Шумоглушители для круглых воздуховодов Арктос CSD 250/600, 250/900, 315/600, 315/900, 355/600, 355/900, 400/600, 400/900, 500/600, 500/900, 630/600, 630/900
Круглые шумоглушители Арктос CSD 250/600, 250/900, 315/600, 315/900, 355/600, 355/900, 400/600, 400/900, 500/600, 500/900, 630/600, 630/900 предназначены для снижения аэpодинамического шума в воздуховодах круглого сечения. Диаметр – от 250 до 630 мм, длина – от 600 до 900 мм. Благодаря наличию дополнительной шумоглушащей пластине, шумоглушители Арктос CSD обладают улучшенными характеристиками шумоподавления и предназначены для применения в системах вентиляции помещений с повышенными акустическими требованиями. Шумоглушители устанавливаются независимо от направления движения воздуха
Общая характеристика
Корпус шумоглушителей Арктос CSD изготавливается из оцинкованной стали. Внутри корпуса находятся слой звукопоглощающего материала и дополнительная звукопоглощающая пластина, выполненные из минерального волокна.

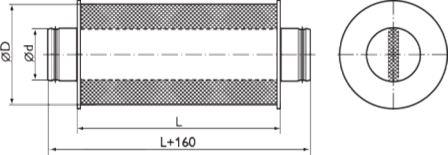

Технические характеристики и размеры
|
Модель |
Размеры, мм |
Вес |
Шумоподавление (дБ) на средних частотах (Гц) |
|||||||||
|
Ød |
ØD |
L |
кг |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
CSD 250/600 |
248 |
368 |
600 |
8,4 |
2 |
4 |
10 |
15 |
30 |
30 |
34 |
21 |
|
CSD 250/900 |
248 |
368 |
900 |
11,3 |
2 |
5 |
14 |
22 |
38 |
36 |
40 |
26 |
|
CSD 315/600 |
313 |
466 |
600 |
12,7 |
1 |
3 |
6 |
14 |
31 |
30 |
21 |
17 |
|
CSD 315/900 |
313 |
466 |
900 |
17,0 |
1 |
4 |
8 |
27 |
38 |
46 |
34 |
19 |
|
CSD 355/600 |
353 |
466 |
600 |
13,1 |
1 |
3 |
5 |
16 |
33 |
27 |
18 |
15 |
|
CSD 355/900 |
353 |
466 |
900 |
17,7 |
1 |
4 |
7 |
24 |
40 |
43 |
26 |
21 |
|
CSD 400/600 |
399 |
516 |
600 |
14,6 |
1 |
3 |
5 |
14 |
30 |
23 |
17 |
15 |
|
CSD 400/900 |
399 |
516 |
900 |
19,8 |
2 |
4 |
7 |
21 |
41 |
34 |
24 |
21 |
|
CSD 500/600 |
498 |
646 |
600 |
18,6 |
1 |
3 |
4 |
12 |
24 |
18 |
12 |
12 |
|
CSD 500/900 |
498 |
646 |
900 |
24,9 |
2 |
4 |
7 |
17 |
33 |
25 |
17 |
14 |
|
CSD 630/600 |
628 |
820 |
600 |
23,8 |
2 |
4 |
4 |
8 |
17 |
14 |
10 |
10 |
|
CSD 630/900 |
628 |
820 |
900 |
31,6 |
2 |
4 |
6 |
14 |
24 |
19 |
14 |
11 |

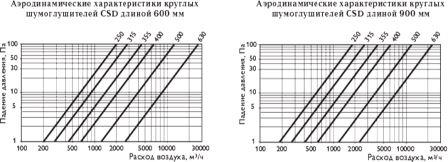

Аэродинамические характеристики круглых шумоглушителей СSD длиной 600 мм и 900 мм
